SDS-200, SDS-201, SDS-210

阻尼支撑SDS-200, SDS-201, SDS-210

9 / 9搜索结果

筛选项目
  • 阻尼支撑
  • SDS-200, SDS-201, SDS-210

  • 缓慢关闭
●采用LAPCON机构的顶盖用阻尼支撑。
●不分左右,安装非常方便。
●可将门保持在最大开启状态。
●根据门开启角度、枢轴合页(另售)类型的不同,备有3种类型可供选择。
 SDS-200型:门开启角度70°※、单轴合页(平合页)
 SDS-201型:门开启角度70°※、隐形铰链
 SDS-210型(大角度开启规格):门开启角度105°※、单轴合页(平合页)或隐形铰链
 ※ 以下“安装图”的安装位置中门的全开角度。
●隐形铰链(木门、钣金门时)请使用360-26-19T或360-26-0T、230-26/19T、230-26/0T、隐形铰链(玻璃门时)请使用G230-32/19T或G230-32/0T。
●希望指定以外的门开启角度或使用枢轴合页时,请咨询我司营业人员。

视频

相关信息

规格表

本体

图片 型号 订货编码 报价
SDS-200-W 180-100-268
SDS-200-G 180-100-269
SDS-200-U 180-100-270
SDS-201-W 180-100-271
SDS-201-G 180-100-272
SDS-201-U 180-100-273
SDS-210-W 180-100-274
SDS-210-G 180-100-275
SDS-210-U 180-100-276
图片 型号 订货编码 报价 RoHS 主材料 表面处理/颜色 盖板最大力矩N・m/1根 盖板最大力矩kgf・cm/1根 门的打开方式 阻尼作用方向 门材质 EAN 重量(g)

SDS-200-W

180-100-268

ABS树脂/钢

镀镍/白

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023757

20

100

153

SDS-200-G

180-100-269

ABS树脂/钢

镀镍/灰

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023764

20

100

153

SDS-200-U

180-100-270

ABS树脂/钢

镀镍/棕

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023771

20

100

153

SDS-201-W

180-100-271

ABS树脂/钢

镀镍/白

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023788

20

100

153

SDS-201-G

180-100-272

ABS树脂/钢

镀镍/灰

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023795

20

100

153

SDS-201-U

180-100-273

ABS树脂/钢

镀镍/棕

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023801

20

100

153

SDS-210-W

180-100-274

ABS树脂/钢

镀镍/白

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023818

20

100

159

SDS-210-G

180-100-275

ABS树脂/钢

镀镍/灰

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023825

20

100

159

SDS-210-U

180-100-276

ABS树脂/钢

镀镍/棕

3.43~4.9

35~50

顶盖

关闭方向


玻璃

4510932023832

20

100

159

向右滑动以查看更多信息

另售

图片 型号 订货编码 报价
SDS-50G-CR 180-100-260
SDS-50G-BL 180-928-046
图片 型号 订货编码 报价 RoHS 门的打开方式 门材质 材料 主要表面处理 EAN 重量(g)

SDS-50G-CR

180-100-260

关联产品

玻璃

锌合金(ZDC)/ABS树脂

镀铬

4510932023559

50

200

25

SDS-50G-BL

180-928-046

关联产品

玻璃

锌合金(ZDC)/ABS树脂

烤漆/黑

4510932023566

50

200

25

向右滑动以查看更多信息

CAD下载

本体

型号
SDS-200-W
SDS-200-G
SDS-200-U
SDS-201-W
SDS-201-G
SDS-201-U
SDS-210-W
SDS-210-G
SDS-210-U
型号 2D 3D 其他 RoHS 订货编码
SDS-200-W DXF DWG SAT IGES X_T STEP 3DPDF

180-100-268

SDS-200-G DXF DWG SAT IGES X_T STEP 3DPDF

180-100-269

SDS-200-U DXF DWG SAT IGES X_T STEP 3DPDF

180-100-270

SDS-201-W DXF DWG SAT IGES X_T STEP 3DPDF

180-100-271

SDS-201-G DXF DWG SAT IGES X_T STEP 3DPDF

180-100-272

SDS-201-U DXF DWG SAT IGES X_T STEP 3DPDF

180-100-273

SDS-210-W DXF DWG SAT IGES X_T STEP 3DPDF

180-100-274

SDS-210-G DXF DWG SAT IGES X_T STEP 3DPDF

180-100-275

SDS-210-U DXF DWG SAT IGES X_T STEP 3DPDF

180-100-276

向右滑动以查看更多信息

另售

型号
SDS-50G-CR
SDS-50G-BL
型号 2D 3D 其他 RoHS 订货编码
SDS-50G-CR DXF DWG SAT IGES X_T STEP 3DPDF

180-100-260

SDS-50G-BL DXF DWG SAT IGES X_T STEP 3DPDF

180-928-046

向右滑动以查看更多信息

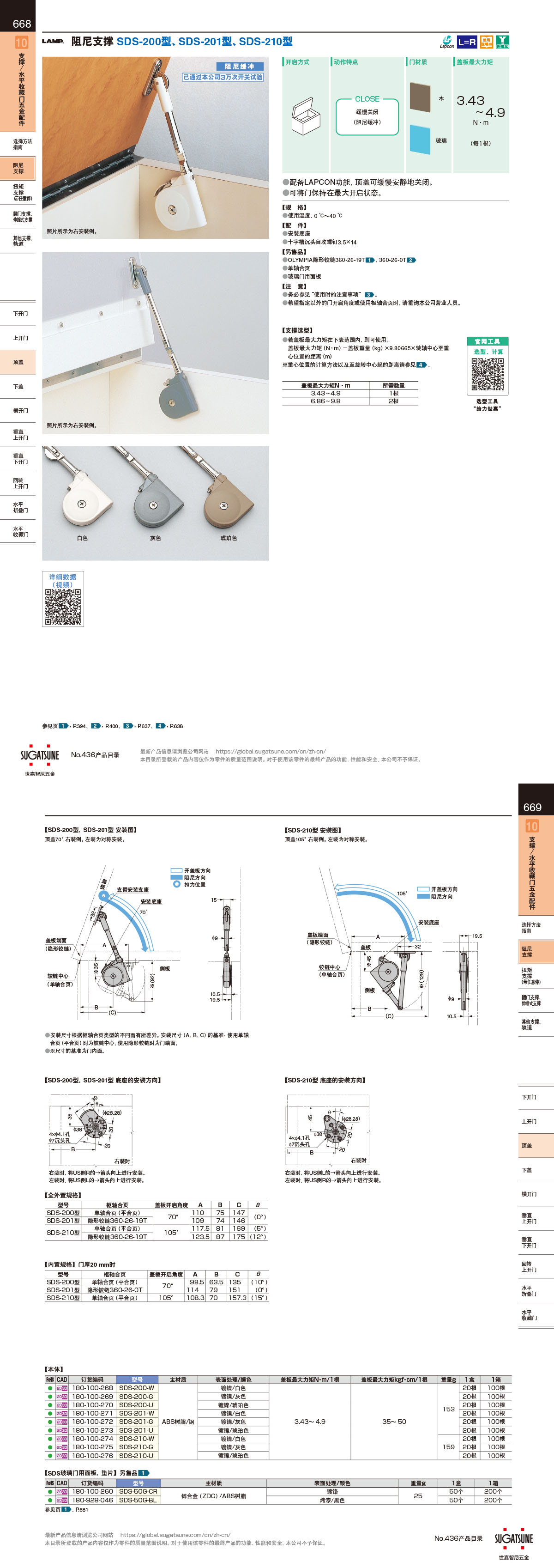

产品目录 (更新 2019/11/01)

产品目录 (更新 2019/11/01)

说明书

Installation Manual SDS-200 (English/Japanese) 0030_2_sds200.pdf
